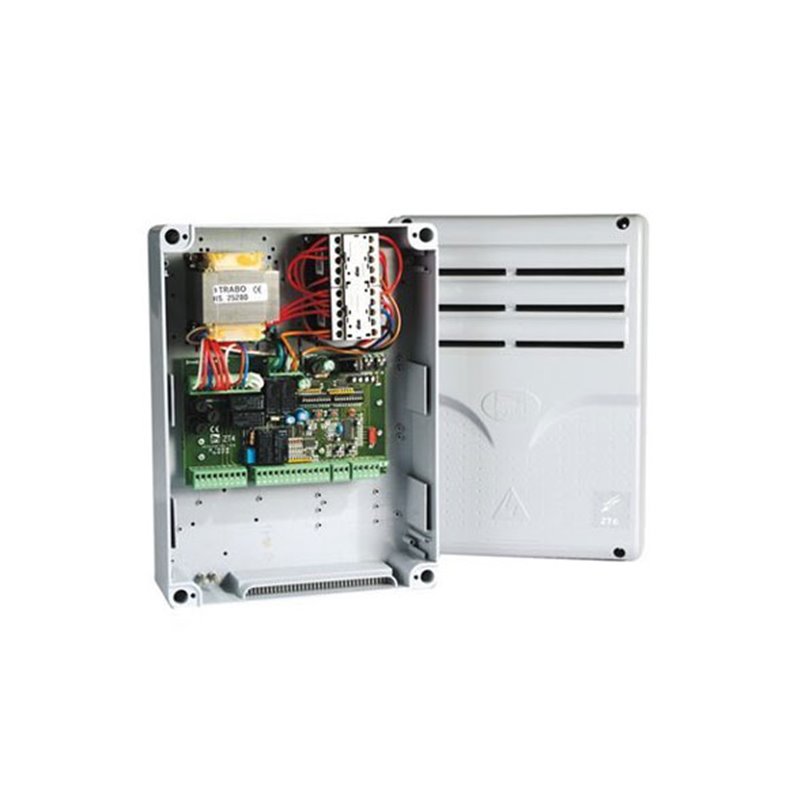

002ZT6N CAME Quadro Comando 230V-400V Trifase

Alimentazione a 230 V AC (monofase o trifase) o 400 V AC
(trifase). Il quadro è protetto in ingresso con fusibile da 8 A, mentre gli accessori a bassa tensione (24 V) sono protetti con fusibile da 2 A.
Il quadro ZT6C è completo di blocco di sicurezza e 3 pulsanti già cablati (stop, apre, chiude) sul coperchio del contenitore.
Attenzione! La potenza complessiva degli accessori (24 V) non deve superare i 20 W.
La scheda gestisce e controlla le seguenti funzioni:
- chiusura automatica;
- apertura parziale per passaggio pedonale;
- rilevazione d’ostacolo a cancello fermo in qualsiasi punto;
- azione mantenuta;
- prelampeggio del lampeggiatore;
- funzione del test di sicurezza.
Le modalità di comando che è possibile definire sono:
- apertura/chiusura;
- apertura/chiusura ad azione mantenuta;
- apre/stop/chiude/stop;
- apertura parziale;
- stop totale.
Le fotocellule, dopo la rilevazione di un ostacolo, possono
provocare:
- la riapertura se il cancello sta chiudendo;
- la richuisura se il cancello si sta aprendo;
- lo stop parziale;
- lo stop totale.
Appositi trimmer regolano:
- il tempo di intervento della chiusura automatica;
- il tempo di apertura parziale.
È possibile collegare anche:
- una lampada di cortesia per l’illuminazione della zona di
manovra per un tempo fisso;
- una lampada per l’illuminazione della zona di manovra durante il ciclo apertura/chiusura.
